产品简介

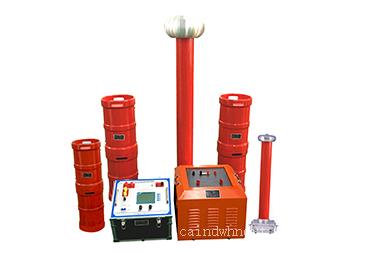

    NDXZ系列变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

产品特征

☆、35kV及其以下电压等级的电缆使用数量多，试验工作量大，所以此类耐压试验装置体积小，重量轻，便携式电缆耐压试验系统由此而诞生 。

☆、本系统要求单个人能现场搬动的部件重量不超过30kg，要求两个人能现场搬动的部件重量不超过60kg，适合现场搬运。

☆、电源采用220V单相电源或380V单电源，方便现场取电。

☆、电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。

☆、110kV及以上电压等级电缆耐压试验采用油浸式电抗器，在单体重量超过100kg时，可选配我公司专用小型电动吊车。

☆、操作简单，体积小，重量轻，非常方便现场使用及搬运（体积与重量约为传统试验变 压器的1/10～1/30；

☆、对现场电源要求低；

☆、试验等效性好；

☆、符合国标要求有监测峰值功能，可实时监测高压试验波形；

☆、一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；

☆、自带微型打印机，随时打印保存试验数据；

产品参数

☆、谐振电压波型：正弦波，波形畸变率＜1.0%；

☆、输出频率：30～300Hz；

☆、工作制：满功率输出下，连续工作时间60min；

☆、品质因素：30～90；

☆、输入工作电源：单相380/220V±10%，工频50Hz±5%；

☆、环境温度：－10℃～+50℃；

☆、相对湿度：＜95%，无凝露状况；

☆、适用范围：

  1）电缆变频谐振装置；

  2）发电机工频耐压试验装置；

  3）变电站电气设备交流耐压试验装置；

  4）CVT检验用谐振升压装置。
