产品简介

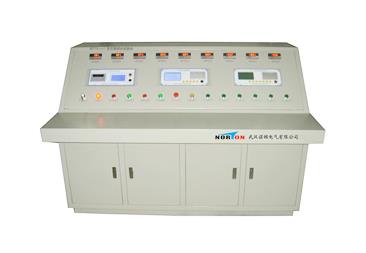

      NDTTS-Ⅱ变压器综合试验台 适用于供配电系统，变压器制造厂，工矿等企业等单位。该试验台集变压器多项试验功能于一体，具有变压器各项试验控制、监视、测量、保护等多种功能。该系统具有操作简单直观、性能可靠、测量数据准确等特点。能准确测量变压器的空载损耗、空载电流、负载损耗、阻抗电压、变比组别、绕组直流电阻；并自动换算到额定电压下的空载损耗、额定电流下和温度下负载损耗和阻抗电压百分比。

      另外，该系统还可安全可靠完成变压器工频耐压试验、感应耐压试验以及变压器温升试验。为检测或修造变压器提供了可靠的数据。

产品特征

☆、变压器空载损耗测量（非额定电压下自动换算到额定电压下空载载损耗）；

☆、变压器空载电流测量（自动处理数据计算空载电流百分比）；

☆、变压器负载损耗测量（自动换算到额定电流及校正温度下负载损耗）；

☆、变压器阻抗测量（自动换算到额定电流及校正温度下阻抗电压百分比）；

☆、变压器绕组直流电阻测量；

☆、变压器变比组别测量；

☆、变压器工频耐压试验；

☆、变压器感应（倍频）耐压试验；

☆、变压器温升试验；

☆、局部放电测量；

☆、外部感应调压器控制（空负载试验）、输入/输出电压、电流监视及过流保护；

☆、电压/电流互感器换挡控制；

☆、单相调压器控制（工频试验）、输入/输出电压监视及过流保护；

☆、发电机的启动、停止、调压控制，感应试验自动计时功能；

☆、发电机输出电压、输出电流、输出频率监视及保护；

技术参数

     遵循标准

☆、GB 1904.1 – 1996 《电力变压器 第1部分 总则》；

☆、GB 1904.2 – 1996 《电力变压器 第2部分 温升》；

☆、GB 1904.3 – 1996 《电力变压器 第3部分 绝缘水平和绝缘试验》；

☆、GB/T16927.1-1997  《高电压试验技术 第1部分一般试验要求》；

☆、GB50150 – 2006 ?《电气安装工程 电气设备交接试验标准》；

☆、JB/T501 – 1991 ?《电力变压器试验导则》；

☆、GB/T6451 – 1995  《三相油浸式电力变压器技术参数和要求》；

☆、GB/T10228 – 1997 《干式电力变压器技术参数和要求》。

     技术参数

☆、被测变压器范围：电压220kV容量360000kVA及以下 ；

☆、输入电压：  0V ～ 450V50Hz;

☆、电压测量范围：10V ～ 500V  ，  精度0.2%；

☆、电流测量范围： 100mA～ 5A，精度0.2%；

☆、有功功率测量精度： 0.2%；

☆、数显监视仪表精度： 0.5%；

☆、温湿度测量精度： 0.5%

☆、电流测量范围： 100mA ～ 5A；

☆、CT扩充量程： 1A ～ 2000A，精度0.5‰

☆、PT扩充量程： 100V ～ 220kV ，精度0.5‰

    系统配置

☆、变压器综合试验台；

☆、电压/电流互感器控制柜（选配）；

☆、电源控制柜（选配）；

☆、系统辅助柜（选配）；

☆、变压器空负载特性测试仪（功率分析仪）；

☆、变压器直流电阻测试仪；

☆、变压器变比组别测试仪；

☆、高压试验变压器；

☆、中频发电机组；

☆、感应调压器；

☆、温度巡检仪；

☆、温度传感器；

☆、局部放电检测系统（选配）；

☆、雷电冲击系统（选配）；

☆、PLC控制器；

☆、工业计算机及专用软件；

☆、视频监控系统。
